X4管道声纳检测系统
0
产品详细介绍

X4管道声纳检测系统

当管道处于满水状态,且不具备排干条件时,采用传统的视频检测手段已无法取得较好的检测效果,而X4管道声纳检测系统正适用于这类管道。

      X4管道声纳检测系统能够对管道较多数结构缺陷(如变形、塌陷、破裂、结垢、支管暗接等)和管道功能缺陷(如沉积、漂浮物)起到准确的检测效果,并可采用鼠标工具进行测量分析。

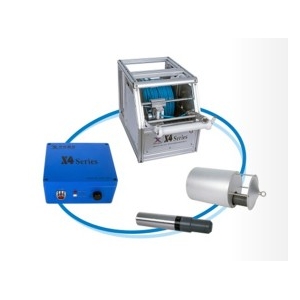

      X4管道声纳检测系统由声纳头、电缆盘、主机、PipeSonar管道声纳检测成像分析软件四部分构成。其采用声纳成像技术,将水下扫描单元(声纳头)置于管道内部的水下(满管、半管均可),采用爬行器或人工拖拽的方式驱动(可滑行、漂浮)在管道内移动。

       结合PipeSonar进行管道声纳检测数据的成像显示、编辑分析、三维建模和报告输出,输出内容包括管道的结构性缺陷、沉积纵断面图、淤积量计算等。



X4管道声纳检测系统产品特点

1、对管道内淤泥进行量化分析,指导清淤工程开展;

2、具备三维建模功能可进行管道三维漫游

3、可进行淤积量计算

4、管道水深大于300mm,且不具备抽排条件时,用于管网结构调查;

5、采用CCTV检测手段无法取得较好的检测效果时,结合或替代CCTV检测、采集管网数据、输出成果报告;

技术指标

红外搭载功能:实现水上与水下管道轮廓检测

电法测漏仪搭载功能:实现管道漏点、淤泥、断面等同步检测

CCTV搭载功能:实现水上缺陷视频和水下淤泥断面同步无缝检测

适用管径范围:300mm~6000mm

防水:IP68;

工作温度:0~40℃;

探头尺寸:总长346mm,直径70mm;
